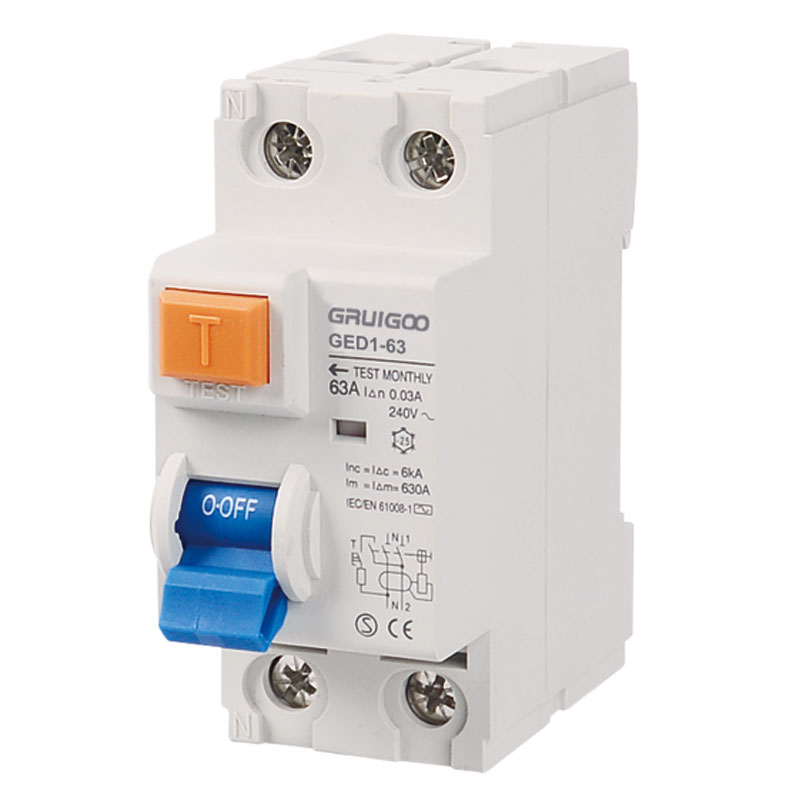

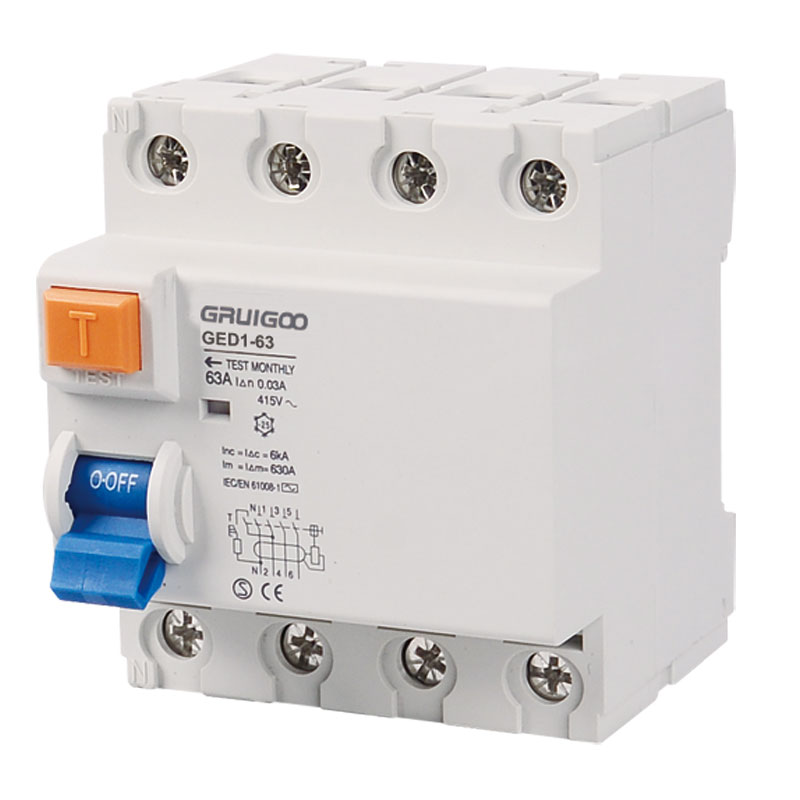

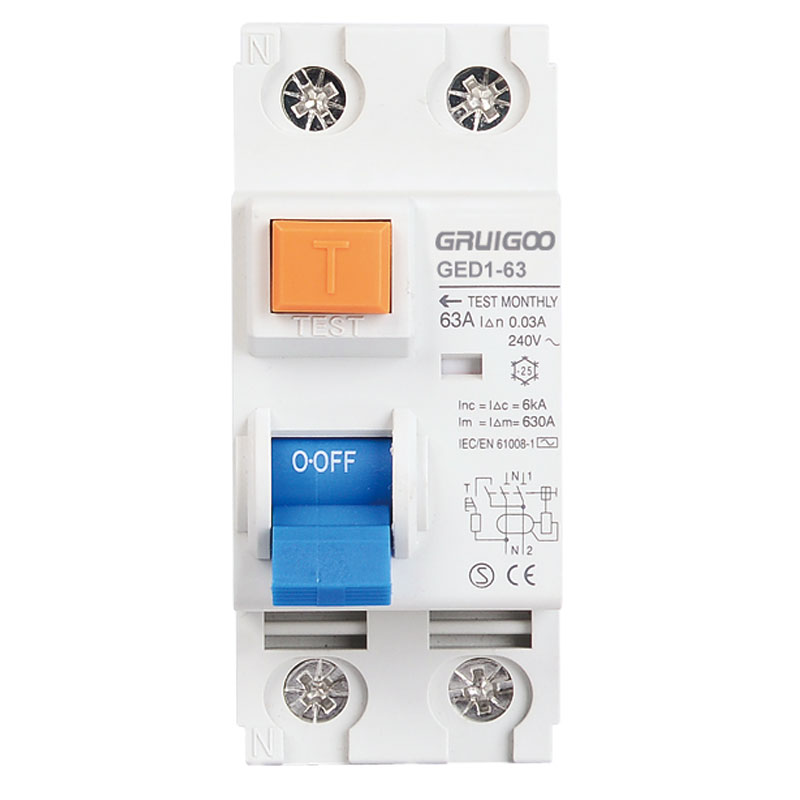

GED1-63系列电磁式漏电断路器
更新：2021/8/8 11:33:26点击：
- 产品品牌GRUIGOO
- 产品型号GED1-63
产品介绍
产品概述
功能
GED1系列剩余电流动作断路器( 不带过电流保护) 适用于交流50Hz，额定电压两极240V，四极415V，额定电流至63A 线路中,当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，亦可作为线路的不频繁转换之用。
适用范围
产品适用于工业、商业、高层和民用住宅等各种场所。
符合标准
IEC/EN 61008-1
产品主要参数
| 技术参数项目 | 参数值 |
| 额定电流In | 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| 额定电压 | 240V~1P+N, 415V~3P+N |
| 额定剩余动作电流I△n | 30mA, 100mA, 300mA |
| 极数 | 1P+N, 3P+N |
| 按有直流分量时的工作状况分 | AC型， A型 |
| 额定限制短路电流Inc | 6000A |
| 额定限制剩余短路电流I△c | 6000A |
| 额定接通和分断能力Im | 500A(In≤50A), 630A(In=63A) |
| 额定剩余接通和分断能力I△m |
500A(In≤50A), 630A(In=63A) |
| 额定剩余不动作电流I△no | 0.5I△n |
| 额定绝缘电压Ui | 500V |
| 额定冲击耐受电压Uimp | 4000V |
| 拧紧力矩 | 3.0N.m |
| 电气寿命 | 1000次 |
| 机械寿命 | 2000次 |
| 使用环境温度℃ | -25~+40℃ |
| 储存环境温度℃ |
-25~+40℃ |
| 污染等级 | 2级 |
| 防护等级 | IP20 |
| 安装类别 | II类 |

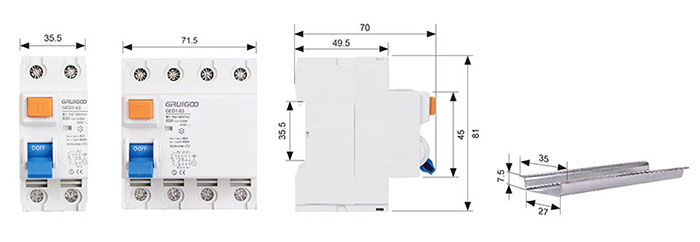

整体尺寸和安装尺寸(mm)
